Консольный кран на базе для промышленных рабочих станций

A консольный кран на базе — это независимая напольная-подъёмная система, используемая для частых-погрузочно-разгрузочных работ на короткие-расстояния. Он состоит из вертикальной стойки, поворотного рычага, подъемника и фундамента или опорной плиты. Также известен какконсольный кран на колонне, колонный стреловой краниликонсольный кран на колонне, он обеспечивает специальную точку подъема, не занимая при этом весь пролет мостового крана.

КНКРАНЫконсольные краны на базеприменимы для погрузки и разгрузки машин, сборочных станций, зон технического обслуживания, производственных линий, мастерских и локализованных складских операций. Установка точки подъема рядом с грузом оптимизирует расположение рабочего места и снижает объем избыточной ручной погрузочно-разгрузочной работы.

Конструкция,-монтируемая на столбе, может поставляться либо в видекран с прямой-стрелойилишарнирно-сочлененный-кран стреловой стрелы. Выбор подходящего варианта зависит от рабочего радиуса, пути подъема, окружающего оборудования и доступной площади.

Конфигурации прямого-руки и шарнирно-сочлененной-рычаги

Кран с прямой-консольной стрелой на основании

Стреловой кран с прямой-рукой поставляется со встроенной горизонтальной стрелой, прикрепленной к вертикальной колонне. Подъемник перемещается по всей длине стрелы, а весь узел стрелы вращается вокруг опорной колонны. Этот кран подходит для открытых рабочих зон с установленными подъемными путями, включая станки, сборочные линии, заводские мастерские и станции сервисного обслуживания. Его несложная конструкция обеспечивает плавную работу, доступные точки проверки и простое-бесплатное регулярное обслуживание. Операторы обычно выбирают установку с прямой-рукой, когда все задачи по подъему и размещению грузов выполняются в незаблокированной круглой рабочей зоне.

Шарнирно-сочлененный-консольный кран с креплением на опоре

В шарнирно-сочлененном-стреловом кране используются две соединенные секции стрелы. Шарнирная конструкция позволяет точке подъема перемещаться вокруг близлежащих машин, колонн или других препятствий. Он подходит для компактных рабочих мест и нестандартной планировки, где прямая штанга может создавать слепые зоны или ограничивать доступ.

Конструкцию шарнирного-рукоятки следует выбирать в соответствии с требуемой грузоподъемностью, рабочим радиусом, высотой подъема и маршрутом-погрузки груза. KNCRANES может оценить планировку и порекомендовать подходящее расположение рычагов для конкретного применения.

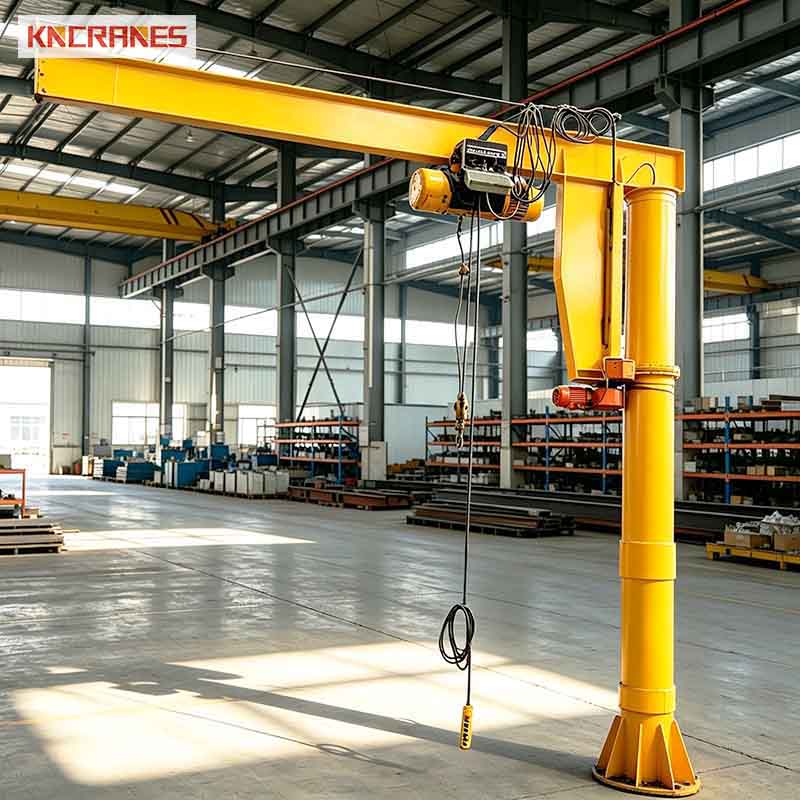

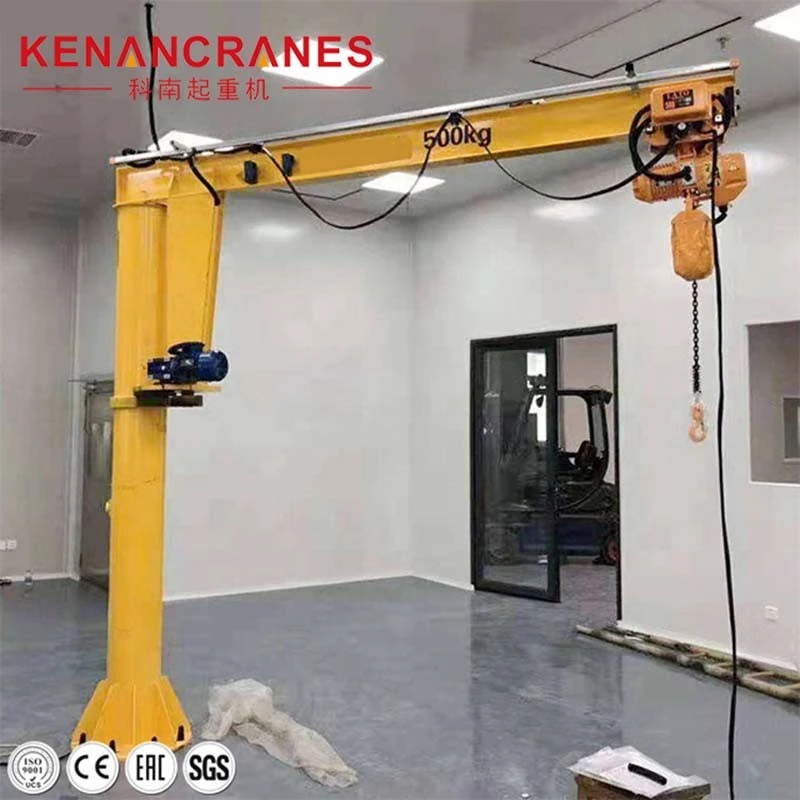

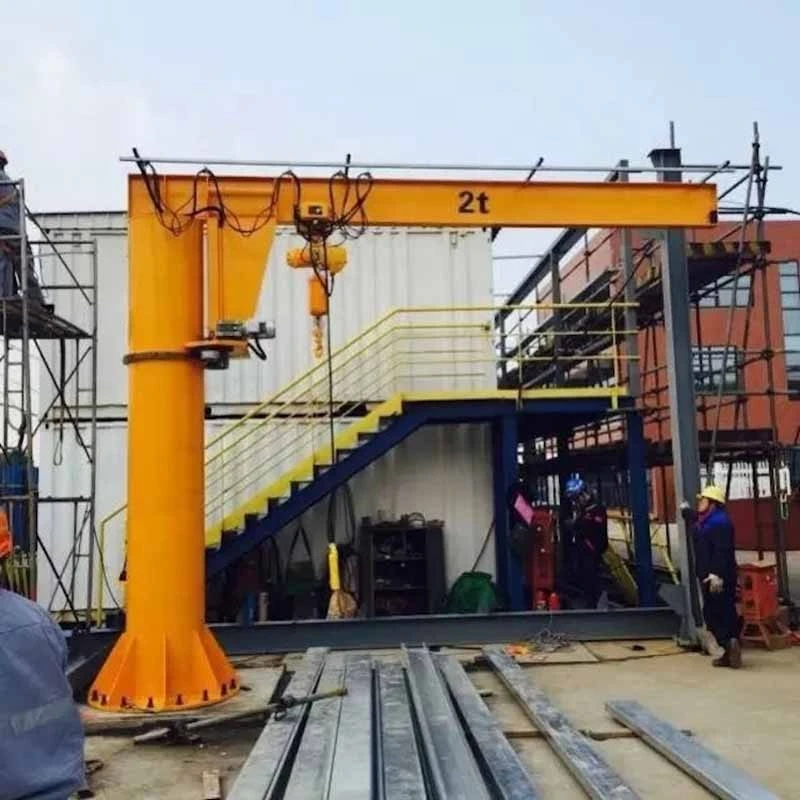

Кран с прямой-консольной стрелой на основании

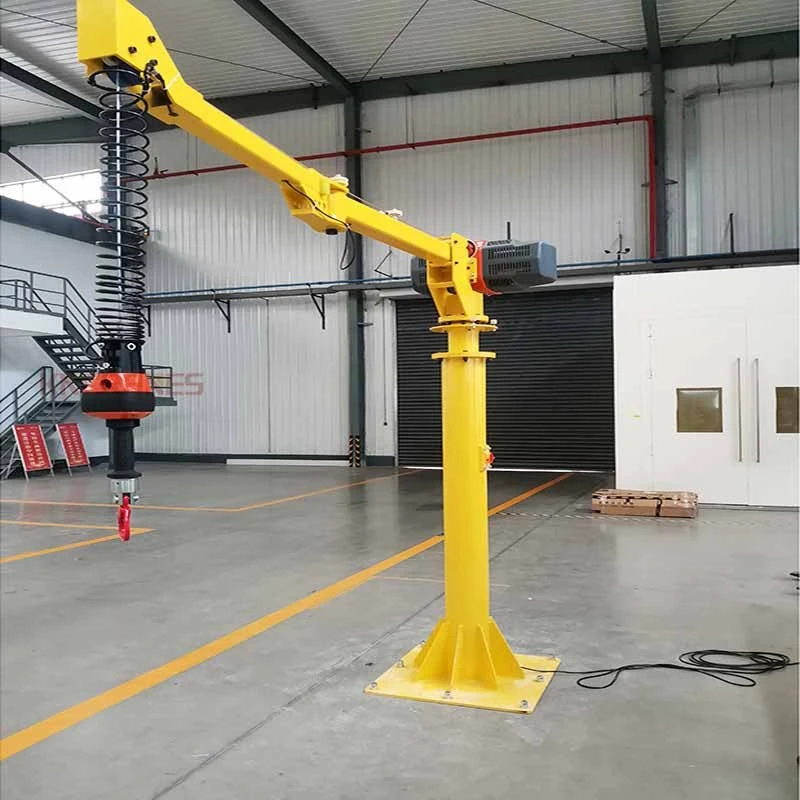

Шарнирно-сочлененный-консольный кран с креплением на опоре

Основные характеристики

• Самостоятельная установка пола:Кран поддерживается собственной колонной и фундаментом, а не существующей балкой или стеной здания.
• Эффективное покрытие рабочих станций:Поворотный рычаг позволяет одной точке подъема обслуживать несколько позиций вокруг колонны.
• Компактный-дизайн:Система обеспечивает локальный подъем без необходимости использования полной конструкции мостового крана.
• Ручной или механический поворот:Способ вращения можно выбрать в зависимости от нагрузки, рабочего радиуса и рабочей частоты.
• Гибкая интеграция подъемника:Электрическую цепную таль или другую подходящую электрическую таль можно выбрать в зависимости от грузоподъемности и высоты подъема.
• Конфигурация-конкретного проекта:Грузоподъемность, длина рычага, высота подъема, угол поворота, метод управления и марки компонентов могут быть настроены по индивидуальному заказу.

Конструкция и безопасность

Вертикальная колонна является основным-несущим элементом конструкции.напольный консольный кран. В линейке консольных кранов KNCRANES, монтируемых на колонне, колонна может быть изготовлена ​​из горячекатаной-бесшовной стальной трубы Q345. В процессе производства для подготовки и защиты стальной конструкции используются дробеструйная очистка, сварка, шлифовка и покраска.

В поворотном рычаге может использоваться горячекатаная двутавровая-балка или двутавровая-балка в зависимости от конструкции. Самосмазывающийся упорный подшипник поддерживает поворотный механизм, а циклоидальный зубчатый редуктор можно использовать для принудительного вращения там, где требуется точное позиционирование.

Для систем с электрическим управлением можно использовать C-рейку и плоский-кабель питания. В зависимости от выбранной модели и требований проекта функции безопасности могут включать концевые выключатели подъема и перемещения, аварийную остановку, защиту от заземления, защиту от короткого-замыкания, защиту от перегрева и защиту от перегрузки-тока.

Фундамент является важной частью всей крановой системы. Он должен быть спроектирован так, чтобы выдерживать вертикальную нагрузку и опрокидывающий момент, возникающие при подъеме. KNCRANES может предоставить информацию о фундаменте и анкерных-болтах для технической проверки. Окончательный проект фундамента должен быть подтвержден в соответствии с фактической конструкцией пола и местными инженерными требованиями.

Типичные применения

Консольный кран на базе подходит для выполнения подъемных задач, сконцентрированных на определенной территории, в том числе:

• Загрузка и разгрузка станков
• Сборка компонентов и обработка подсборок
• Изменения штампов, пресс-форм и оснастки
• Мастерская и производственные операции
• Станции технического обслуживания и ремонта
• Передача материалов между соседними рабочими местами
• Упаковка и обработка поддонов
• Локальный складской подъем
• Производственные линии, требующие частого подъема-на короткие расстояния

Это практичный вариант, когда ручной подъем неэффективен, но не требуется полноценный мостовой кран.

Технические справочные параметры

Окончательная спецификация должна быть подтверждена в ходе разработки-конкретного проекта. Следующие значения являются справочными данными для перечисленной линейки консольных кранов KNCRANES SJB с опорой на колонну.

Для ценового предложения укажите номинальную нагрузку, длину рычага или рабочий радиус, высоту подъема, угол поворота, рабочую частоту, условия установки и источник питания.

Почему выбирают KNCRANES?

Kinocranes Group объединяет исследования и разработки, производство, продажи, установку и обслуживание. Это способствует скоординированному выполнению требований по проектированию кранов, производству, доставке, вводу в эксплуатацию и после-послепродажному обслуживанию.

Kinocranes Group основана в 2008 году. По официальной информации компании, ее подъемное оборудование поставлено в более чем 50 стран и регионов, реализовано более 2000 проектов в различных отраслях.

KNCRANES может настроить номинальную нагрузку, длину стрелы, высоту подъема, угол поворота, систему управления и другие функциональные требования в соответствии с заявкой клиента. Клиенты также могут указать подходящие марки двигателя, редуктора, подшипника или подъемника, если этого требует совместимость проекта.

Процесс контроля качества компании охватывает сырье, компоненты, проектирование и производство. Поддержка проекта за рубежом может включать монтаж, пуско-наладку, техническое обслуживание кранов и обслуживание запасных частей в соответствии с согласованным объемом проекта.

Часто задаваемые вопросы

1. Что такое консольный кран на базе?

Консольный кран на базе — это независимый подъемный кран, установленный на фундаменте пола или несущей конструкции. Он использует вертикальную стойку и поворотный рычаг для перемещения подъемника в пределах определенной рабочей зоны. Его также называют консольным краном на колонне, консольным краном на колонне или напольным консольным краном.

2. В чем разница между краном с прямой-рукой и шарнирным-стреловым краном?

Стреловой кран с прямой-рукой использует одну неразрезную стрелу и подходит для открытых, обычных рабочих площадей. Кран с шарнирно-сочлененной стрелой-использует две соединенные секции стрелы и может преодолевать близлежащие препятствия. Выбор должен основываться на траектории подъема, окружающем оборудовании, рабочем радиусе и требуемом диапазоне позиционирования.

3. Какой фундамент требуется для консольного крана на базе?

Фундамент должен выдерживать вертикальную нагрузку крана и опрокидывающий момент. Его требования зависят от номинальной нагрузки, длины рычага, рабочего радиуса, конструкции пола и способа установки. KNCRANES может предоставить информацию о фундаменте и анкерных-болтах для технической проверки, при этом окончательный проект строительства должен быть подтвержден для конкретного объекта.

4. Подходит ли консольный кран на колонне для частого подъема?

Да. Консольный кран на колонне подходит для коротких-частых подъемов на короткие расстояния, если правильно выбраны подъемник, система поворота, номинальная нагрузка и требования к режиму работы. Рабочий цикл и операционная среда должны быть предусмотрены на этапе проектирования.

5. Какая информация необходима для предложения KNCRANES?

Укажите номинальную нагрузку, длину или рабочий радиус рычага, высоту подъема, угол поворота, предпочтительный тип рычага, рабочую частоту, условия установки и источник питания. План площадки, чертеж пола или фотография-места установки могут помочь KNCRANES подготовить более точное техническое предложение.

Запросить предложение по консольному крану с базовой установкой

Компания KNCRANES может спроектировать консольный кран с прямой-или шарнирной-рукой, монтируемый на основании, в зависимости от процесса подъема, занимаемой площади и условий установки. Отправьте свои требования к подъему и информацию о объекте, чтобы получить подходящую техническую конфигурацию и предложение.
