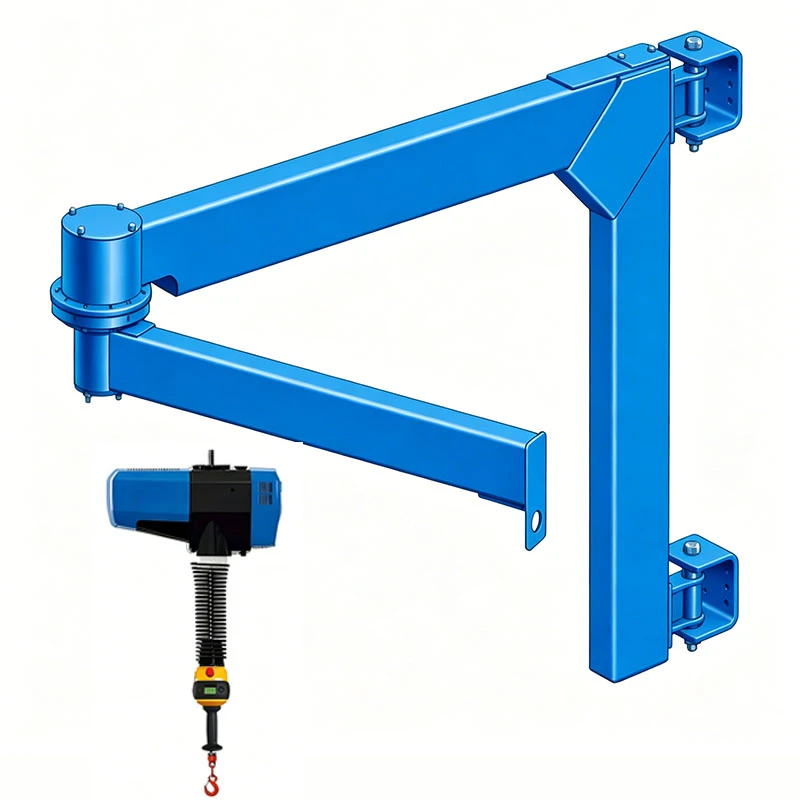

Настенный шарнирно-сочлененный кран

Описание продукта

Двухосевой-точный подъем. Нулевая площадь пола.

Настенные шарнирно-сочлененные краны крепятся к существующим стенам зданий или несущим колоннам. В конструкцию входят два комплекта поворотных конструкций: основная стрела и шарнирно-сочлененная вспомогательная стрела. Эта конфигурация поддерживает гибкую обработку нагрузки в нескольких направлениях. Стандартные одностреловые стреловые краны не могут обеспечить такой уровень перемещения.

С помощью этого типа крана операторы могут поднимать грузы за углами, проходить через дверные проемы, перемещаться под препятствиями и размещать материалы с высокой точностью.

Технические характеристики

Параметр	Диапазон
Емкость	70 – 900 кг
Пролет стрелы	4.9 m
Вращение основной стрелы	До 200 градусов
Вторичное вращение руки	До 360 градусов
Монтаж	Стена/несущая колонна
Строительство	Стальная, закрытая направляющая или структурный профиль

---

Как это работает

Кран имеет две оси вращения вместо одной.

• Первичный бум- вертлюги, установленные на стене-. Охватывает дугу до 200 градусов.
• Вторичный рычаг- поворачивается в конце основной стрелы. Вращается на полные 360 градусов.

Это означает, что оператор может переместить груз в нужное положение без необходимости зазора по всей длине стрелы. В тесных производственных цехах это определяет разницу между краном, который подходит, и краном, который не подходит.

Преимущества

• Обходит препятствия:Поднимайте колонны, конвейеры, воздуховоды и стационарное оборудование, не внося изменений в здание.
• Нулевая площадь пола:Все нагрузки передаются на конструкцию стены. Ни опорной плиты, ни фундамента, ни потерянной площади.
• Точное размещение нагрузки:Две независимые оси дают операторам точный контроль над погрузочными машинами, приспособлениями и соседними рабочими станциями.
• Расширенный охват:Вспомогательная стрела преодолевает препятствия и попадает в соседние отсеки, куда не может попасть прямая стрела.
• Работа с минимальными усилиями:Постоянная чувствительность к вращению снижает тянущее-силовое усилие и усталость оператора.
• Работает на существующих объектах:Нет необходимости удалять колонны или перестраивать здание. Кран адаптируется к имеющемуся у вас пространству.

Приложения

Сборочные линии- размещение компонентов на отдельных рабочих станциях с ограниченным пространством

Загрузка машины- проникает в станки с ЧПУ, токарные станки и прессы через смещенные дверные проемы

Мастерские по техническому обслуживанию- подъем запасных частей в местах с плотным расположением оборудования

Покрасочные камеры и отделка- маневрирование заготовок в закрытых помещениях без препятствий на полу

Погрузка доков- перемещение материалов между приемными отсеками и прилегающими зонами хранения

Складская постановка- точечная-загрузка в замкнутых пространствах, разделенных стеллажами или стенами.

Параметры конфигурации

Вариант	Описание
Электрификация	Питание к подъемникам или инструментам через коллекторные кольца на обеих осях.
Пневматическое питание	Внутренние трубопроводы сжатого воздуха для пневмобалансиров и вакуумных подъемников.
Остановка вращения	Регулируемые механические упоры для ограничения дуги поворота и предотвращения столкновений.
Крепление вакуумного подъемника	Технические средства для вакуумных систем (листовой металл, стекло, плоский прокат)
Совместимость с подъемником	Электрическая цепная таль, канатная таль, пневматический балансир или ручная рычажная таль

Требования к установке

Перед заказом подтвердите эти четыре пункта:

1. Структурная емкость- Стена или колонна должны выдерживать собственный вес крана плюс номинальную динамическую нагрузку. Рекомендуется инженерная проверка.

2. Высота установки- Кронштейн должен быть установлен достаточно высоко, чтобы обеспечить достаточную высоту крюка, сохраняя при этом зазор для полной дуги вращения.

3. Монтажная поверхность- Обычно используется железобетон или конструкционная сталь. Легкие перегородки не подходят.

4. Просвет над головой- Шарнирно-сочлененная конструкция требует меньше верхней границы, чем традиционная консольная стрела, но минимальный зазор над дугой стрелы по-прежнему необходим.

Стандарты и сертификация

Разработан и изготовлен в соответствии с применимыми промышленными стандартами. Перед отправкой каждое устройство проходит нагрузочное тестирование. Сертификаты CE и ISO доступны по запросу.

Номинальные значения мощности действительны для кончика вторичного рычага. Защита от перегрузки и обучение операторов рекомендуются как часть программы безопасного подъема.

Почему КИНО КРАНЫ

• 15+ летопыт работы на крановом производстве
• 30+ инженеровв технической команде
• 8 производственных линийна территории площадью 280 акров
• 2,000+ случаевв различных отраслях
• Компоненты от ABB, SEW, Siemens, SKF, FAG и других известных брендов.
• OEM/ODM принят; доступна не-стандартная настройка
• Установка-на месте, ввод в эксплуатацию и обучение операторов
• Запасные части и техническая поддержка в 50+ странах.

Свяжитесь с нами для получения расценок и технической консультации. Наши инженеры проверят условия вашего объекта и подготовят полное предложение в течение 48 часов.

Часто задаваемые вопросы

Вопрос: В чем разница между настенным шарнирно-сочлененным краном и стандартным настенным консольным краном?

A: Стандартные настенные консольные краны имеют одну фиксированную стрелу и один шарнир. В шарнирно-сочлененных моделях предусмотрен дополнительный шарнир и шарнирный рычаг на конце основной стрелы. Эта дополнительная подвижная секция позволяет пользователям свободно вращать грузы. Это также облегчает обход препятствий и размещение материалов в местах, недоступных для обычных прямых стрел.

Вопрос: Какова максимальная грузоподъемность настенного шарнирно-сочлененного крана?

О: Стандартные модели весят от 70 до 900 кг. Более высокая производительность может быть доступна при индивидуальном проектировании - свяжитесь с нашей командой и сообщите ваши конкретные требования.

В: Можно ли установить его на любую стену?

А: Нет. Монтажная поверхность должна быть конструктивно адекватной, чтобы выдерживать совокупный собственный вес и временную нагрузку. Типичными являются железобетонные стены, колонны из конструкционной стали и специально построенные-монтажные конструкции. Перед установкой рекомендуется провести структурную оценку точки крепления.

Вопрос: Нужен ли фундамент?

А: Нет. Кран крепится непосредственно к стене или колонне и передает все нагрузки на конструкцию здания. Никакого фундамента пола или опорной плиты не требуется.

Вопрос: Какое вращение обеспечивает кран?

О: Основная стрела поворачивается на угол до 200 градусов. Вторичный шарнирный рычаг вращается на полные 360 градусов. Обе оси работают независимо, что дает оператору полный контроль над маршрутом груза.

Вопрос: Какая длина пролета доступна?

A: Стандартные пролеты составляют до 16 футов (приблизительно 4,9 метра). Пользовательские пролеты доступны для конкретных требований объекта.

Вопрос: Могу ли я использовать существующий подъемник с этим краном?

О: В большинстве случаев да. Кран совместим с электрическими цепными тельферами, канатными тельферами, пневматическими балансирами, вакуумными подъемниками и ручными рычажными тельферами. Подтвердите совместимость с нашей командой инженеров при размещении заказа.

Вопрос: Сколько времени занимает установка?

О: Время установки зависит от условий площадки и конфигурации крана. Типичный настенный шарнирно-сочлененный кран можно установить и ввести в эксплуатацию через 1–2 дня после подготовки точки крепления.

Вопрос: Обеспечиваете ли вы установку-на месте?

А: Да. KINO CRANES обеспечивает установку-на объекте, ввод в эксплуатацию, обучение операторов и после-техническую поддержку по всему миру.

Вопрос: Какие сертификаты доступны?

О: Доступны сертификаты CE и ISO. Все краны перед отправкой проходят нагрузочные испытания и сопровождаются полной технической документацией.
