Настенный стреловой кран

Настенный консольный кран - Kino Cranes

Кино Кранынастенные консольные краныподходят для промышленных объектов, требующих устойчивого подъема в полукруглой рабочей зоне. Они не занимают места для опорных колонн. Краны, закрепленные на колоннах здания или усиленных стенах, позволяют поворачивать стрелу на 180 градусов и грузоподъемность варьируется от 0,25 до 5 тонн.

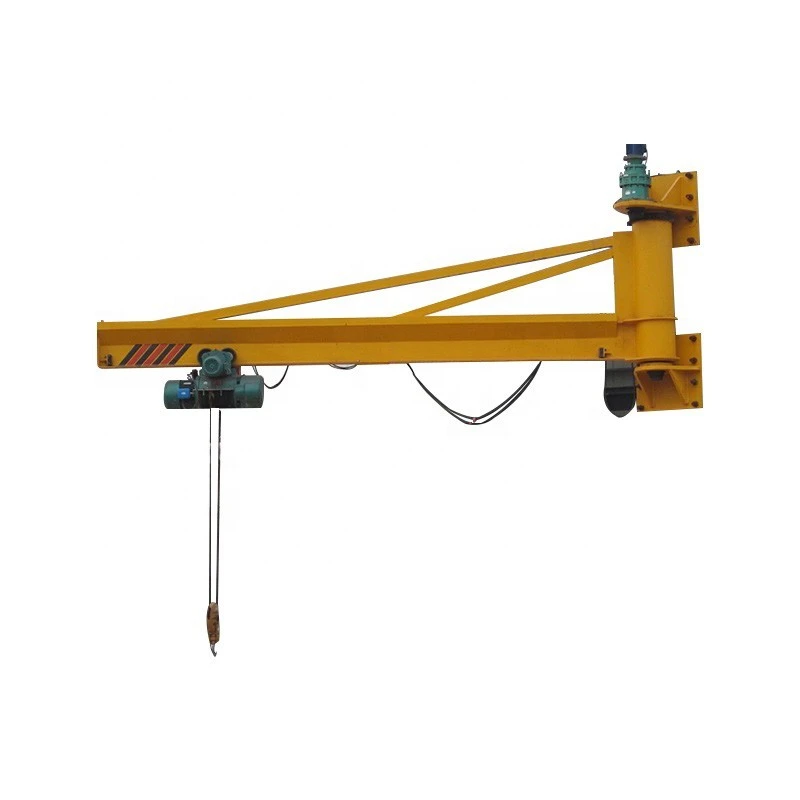

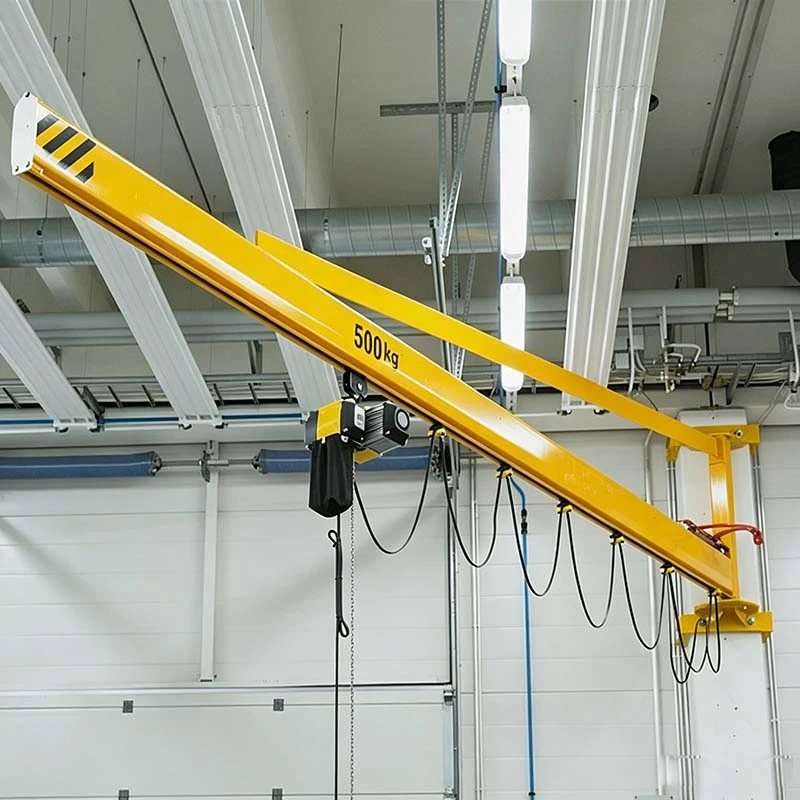

В кране этого типа используется горизонтальная стрела, удерживаемая настенными кронштейнами или креплениями на колоннах. Электрические цепные тали или канатные тали перемещаются по стреле. Само здание выступает в роли основной опоры, поэтому отдельный фундамент не нужен. Это бюджетный-и практичный выбор для мастерских, сборочных цехов, складов и зон технического обслуживания. Эти агрегаты прекрасно работают там, где площадь помещения ограничена и нет необходимости в больших мостовых кранах.

Технические характеристики

Все технические параметры можно настроить в соответствии с вашими-требованиями на месте. Kino Cranes принимает индивидуальные заказы на длину стрелы, высоту подъема, тип подъемника и конфигурацию управления.

Конструктивное проектирование и методы монтажа

Структурная целостность А.стреловой кран настенныйУстановка зависит от двух факторов: механической конструкции крана и несущей-грузоподъемности монтажной поверхности. Kino Cranes обращается к обоим.

Конструкция крана.

В сборе стрелы и кронштейна используются высоко-болтовые соединения. Эти крепежные детали сохраняют постоянную силу зажима на протяжении всего срока службы, а плановые проверки можно выполнять без профессиональных инструментов.

Общая рама спроектирована так, чтобы снизить собственный вес, сохраняя при этом номинальную грузоподъемность. Он снижает инерционные нагрузки во время поворота и упрощает ручное позиционирование, когда это необходимо.

Варианты крепления.

Доступны три стандартных метода, выбранных в зависимости от конструкции здания в месте установки:

1. Сквозное-болтовое крепление.Резьбовые стержни проходят сквозь стену и закрепляются контрпластинами и прочными-гайками. Для массивной каменной кладки или железобетонных стен.

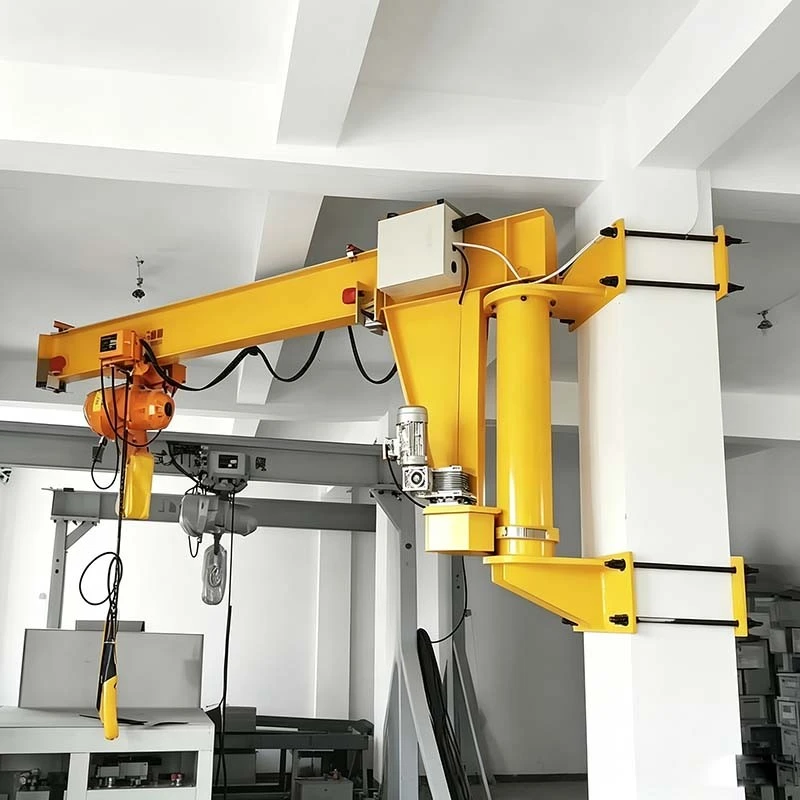

2. Кронштейн-охватывающей стойки.Изготовленные стальные кронштейны зажимают существующие несущие колонны без сверления самой колонны. Нагрузка распределяется равномерно по поперечному сечению-столба.
3. Кронштейн-пластина в сборе.Анкерные болты с пластинами кронштейна для промежуточных нагрузок. Вылет кронштейна до 500 мм; глубина резьбового стержня до 1000 мм.

Для зданий не-стандартной геометрии доступны специальные конструкции кронштейнов. Команда инженеров Kino Cranes предоставляет рекомендации по подшипникам-несущей нагрузки на этапе составления спецификации; структурная проверка монтажной поверхности остается обязанностью конечного пользователя.

Доступные аксессуары

Каждыйнастенный консольный кранВо время заказа можно комплектовать следующими аксессуарами:

• Поворотные стопоры- Механические буферы, определяющие фиксированный диапазон поворота, предотвращающие попадание стрелы в соседние зоны оборудования. Устанавливается при вводе в эксплуатацию.
• Поворотный тормоз- Регулирует скорость вращения стрелы при транспортировке грузов. Мы рекомендуем устанавливать его на стрелы длиной более 5 м или агрегаты, установленные на высоте более 4 м, чтобы избежать рисков безопасности, вызванных непреднамеренным раскачиванием.
• Устройство блокировки стрелы- Удерживает стрелу под заданным углом во время технического обслуживания, простоя или при работе в зонах с ограниченным доступом.

Стандарты на электрооборудование и компоненты

Кино Кранынастенные консольные краныпоставляется с полным электрическим комплектом: двигателем, контактором, концевыми выключателями и запираемым выключателем питания. Поиск компонентов соответствует установленным промышленным стандартам:

• Двигатели: ABB, SEW, Siemens или других марок по запросу клиентов.
• Подшипники: SKF, NSK, FAG или других марок по запросу клиентов.
• Вся продукция имеет полную сертификацию CE и ISO. Мы ведем полный учет от поиска деталей до окончательной сборки.

Приложения

Настенные консольные краныКраны от Kino работают в следующих отраслях промышленности:

• Производство и сборка- Обычные задачи по выбору-и-размещению выполняются на отдельных рабочих станциях. Дуга вращения на 180 градусов соответствует рабочему диапазону оператора.
• Мастерские по техническому обслуживанию и ремонту- Трансмиссии, коробки передач, двигатели и крупные компоненты подъемников для работ по техническому обслуживанию.
• Складирование и логистика- Размещайте средние грузы в проходах для стеллажей и зонах временного хранения, где нельзя использовать мостовые краны.
• Производство стали и металла- Перевозите сырье, заготовки и готовые профили на участках резки, гибки и сварки.

Почему Кино Краны

Kino Cranes занимается производством подъемного оборудования с 2008 года. Производственная база занимает более 280 акров с 8 действующими производственными линиями. В нем работают 30+ технических специалистов и более 1200 сотрудников. Мы выполнили более 2000 крановых установок для партнеров в более чем 50 странах.

• Производство OEM и ODM по индивидуальным спецификациям.
• Установка-на месте, ввод в эксплуатацию и нагрузочное тестирование опытными зарубежными командами.
• Поставка запасных частей и плановое техническое обслуживание на протяжении всего срока службы оборудования.
• Нестандартная-индивидуальная настройка длины стрелы, высоты подъема, систем управления и брендинга компонентов.

Часто задаваемые вопросы

1. Что такое консольный кран для настенного крепления?

Настенный консольный кран представляет собой стационарное подъемное устройство, прикрепленное болтами к существующей колонне здания или армированной стене. Он состоит из горизонтальной стрелы, которая вращается по полукруглой дуге (до 180 градусов), и подъемника, который перемещается вдоль стрелы для размещения грузов в пределах охватываемого радиуса. Для него не требуется отдельно стоящая колонна или бетонный фундамент.

2.Какой вес может поднять настенный консольный кран?

Kino Cranes производит настенные консольные краны, выдерживающие номинальную нагрузку от 0,25 до 5 т. Полезная нагрузка определяется длиной стрелы, высотой установки и несущей способностью стены или колонны.

3.Какова максимальная длина стрелы?

Стандартные радиусы стрелы варьируются от 2 м до 6 м. Не-стандартные длины могут быть разработаны по запросу после структурного анализа точки крепления.

4.Можно ли установить консольный кран для настенного крепления на любую стену?

Нет. Монтажная поверхность должна быть проверена квалифицированным инженером-строителем, чтобы подтвердить, что она может выдерживать полную номинальную нагрузку плюс динамические поворотные силы. Компания Kino Cranes предоставляет рекомендации по подшипникам-несущей нагрузки на этапе составления спецификации.

5. В чем разница между настенным консольным краном и отдельно стоящим консольным краном?

Отдельно стоящий стреловой кран: оснащен независимой вертикальной колонной и бетонным основанием и обеспечивает полное вращение на 360 градусов.

Настенный консольный кран: Прикрепляется к строительным конструкциям, обеспечивает полукруглое вращение на 180 градусов и не требует колонн или фундамента.

Отдельно стоящие устройства обеспечивают полный-рабочий диапазон; Настенные типы экономят место благодаря полукруглому покрытию.

6.Какие методы управления доступны?

Подвесное управление входит в стандартную комплектацию. Дистанционное радиоуправление доступно в качестве опции, что позволяет оператору управлять краном, находясь за пределами пути груза, для улучшения обзора и точности позиционирования.

7.Какие типы подъемников совместимы?

Электрические цепные тали, канатные тали и ручные рычажные тали совместимы. Выбор подъемника зависит от номинальной грузоподъемности, высоты подъема и требований к рабочему циклу.

8.Осуществляет ли Kino Cranes установку?

Да. Kino Cranes отправляет бригады монтажников на объекты клиентов по всему миру. Услуга охватывает механическую сборку, электрическое подключение, ввод в эксплуатацию и нагрузочные испытания.

9.Какие сертификаты действительны для настенных консольных кранов Kino Cranes?

Все устройства производятся в соответствии с сертифицированными системами управления качеством ISO-и имеют сертификат CE. Документация о соответствии предоставляется с каждой поставкой.

10.Как мне запросить предложение?

Предоставьте Kino Cranes следующую информацию: номинальную подъемную нагрузку, длину стрелы, высоту подъема, конструкцию крепления (стена или колонна), а также особые требования к системе управления, типу подъемника или условиям площадки. Команда инженеров вернет техническое предложение и ценовое предложение.
